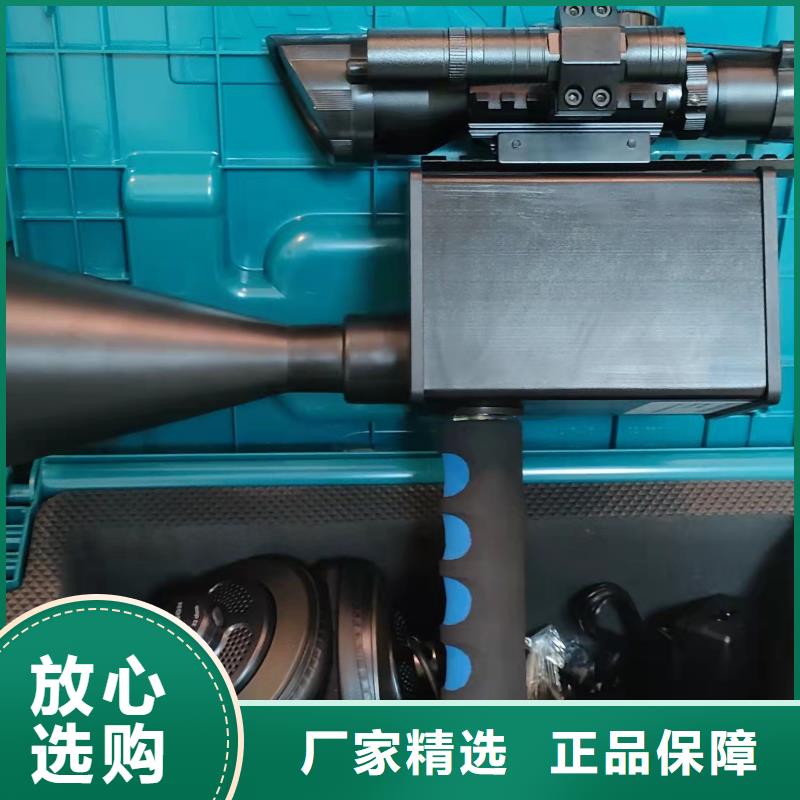

手持式超声波局部放电检测仪,【天正华意电气设备(杭州市分公司)tianzh3611-3】是专业的手持式超声波局部放电检测仪生产厂家,3SfBrN9Yl,我们支持定制加工,今日新闻,欢迎广大客户莅临指导参观,联系人:杨经理-【18762195566】,地址:平度市平安路2号。

手持式超声波局部放电检测仪 数据存储系统将数据存储在SD卡/USB中，为了保证软件正常存储及读取，应保证SD卡/USB有效。存储前应先在系统设置中设置文件名称、设备名称、任务编号，以作为日后查看标识。保存数据—在停止状态下，按【保存数据】键，可对数据和当前显示的图谱进行存储，数据存储在SD卡或USB设备中。5.9数据查看按【查看记录】键，可以进入保存数据界面，记录包含每条数据的所有图谱以及记录类型，同步方式，设备名称，任务编号，时间，单位局放值，背景以及背景阈值所有详细信息。通过操作按钮可以对历史记录进行一系列操作。图5-17历史记录图表5-6操作表操作按键说明删除本条F1进入删除当前记录模式，通过取消和确认是否删除记录删除文件F2删除当前保存记录的文件 文件导出F3将数据文件导出到USB中蓝牙发送F4把数据发送到链接平台切换记录↑↓↑↓切换上下条记录翻页←→←上一页，→下一页 ，每页10条切换图谱取消切换当前记录的图谱返回确认返回到之前的测量模式5.10外同步的使用在现场试验时，为了得到稳定而且准确的相位，可以采用外同步触发方式，在【系统设置】里，设置【触发方式】→外同步，并将短天线接到主机外同步SMA端口，再将无线同步发射器接到试验电源上，此时放电相位为稳定而准确的相位。注意：无线同步连接试验电源时，应严格按照LNE的标识进行接线；无线接收器在主机内部。

手持式超声波局部放电检测仪 自检及系统信息仪器启动后，系统会进行自检，自检完成后，显示屏会显示下列信息：?自检测试结果-显示加电自检测试结果，显示正常或失败。如果仪器自检失败，则列出故障点，请根据故障类型相应处理，若无法处理，则应将仪器返厂修理。?设备型号—显示设备型号名称。?设备编号—显示设备编号信息。?软件版本号—显示仪器上安装的当前软件的版本。?序列号—显示当前仪器序列号另外开机后按【设置】→【系统信息】键进入系统信息界面，浏览系统信息。5.4软件主窗口图5-3系统软件主窗口介绍图?状态信息—显示当前测量的状态：测量方式，测量模式，同步方式，运行状态，USB状态，时间，电池电量。?当前数据—显示当前测量的数据：当前测量模式下的图谱，背景值，峰值读数，报警历史，历史读数，报警指示等测量实时测量信息。?操作指示—显示当前模式下按键所对应的操作，F1→【停止】，F2→【历史】，F4→【设置】，↑↓→【幅值缩放】，←→ →【切换显示】，取消←→【查看记录】。5.5设置进入系统主界面后，按【设置】键进入设置界面，按或键选择要修改的项目，选中项目后按或键对选中的项目进行修改。其中特殊项：设备名称、任务编号和日期时间，对其进行修改时需按下述步骤：首先按或键选择要修改的项目；然后按或键选择要修改的具体位置，待修改位置光标闪烁后，按或键对该位置的值进行修改，修改完毕后按或键调整光标到没有闪烁区域，按或键选择要修改的其他项目。

手持式超声波局部放电检测仪该仪器用于探测中/高压（MV/HV）设备中的局部放电源。如果没有探测到放电，其并不意味着中高压设备中无放电活动。放电源往往具有潜伏期，绝缘性能也可能会由于局部放电以外的其他原因而失效。如果检测到与中高压电力系统相连的设备中有相当大的放电，应立即通知对设备的负责的相关单位。警告：局部放电测试仪仅用于接地电位。·检测电气设备时，在启用探头之前应该确保电气仪器金属外壳接地。 ·始终保持高压部分与仪器、探头和操作人员之间的距离。 ·严格遵守当地规则。 ·附近有雷暴天气时，不得进行测量。 ·电路通电后，不得实施测量。 ·切勿在测试过程中以机械方式（比如晃动或敲击）、电气方式（比如增加电压）或物理方式（比如加热）来干扰设备。·不得在爆炸环境中操作仪器或附件。 ·电池充电器内部具有市电交流电压。 ·该装置不属于用户自己维修的装置，如果需要维护与修理，请联系本公司进行维修。1.概述1.1.系统介绍局部放电检测仪可配合使用特高频传感器、TEV传感器、声电组合传感器、超声传感器和宽频带电流互感器（HFCT）在线检测变压器、高压开关柜、GIS、电缆接头等高压设备的局部放电情况。携带方便、测量快速，抗干扰能力强，便于现场使用。其配置软件具有实时波形图、峰值显示、定位等功能，软件也可以详查分析某个相位波形，窗口随意放大和缩小，也可以对该段数据进行频谱分析，分析放电波形的频谱含量，使放电波形之间更具可比性，统计分析试验数据，减少试验中非稳定性因素对试验结果的影响。本仪器采用自动或手动记录保存试验数据和瞬态放电波形，提供后期数据分析参考。
