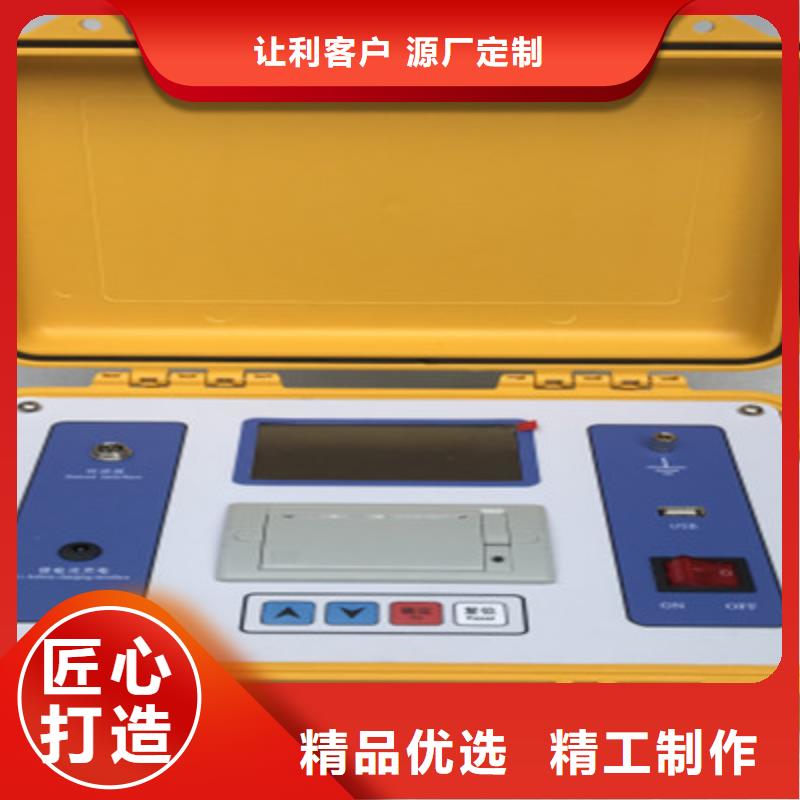

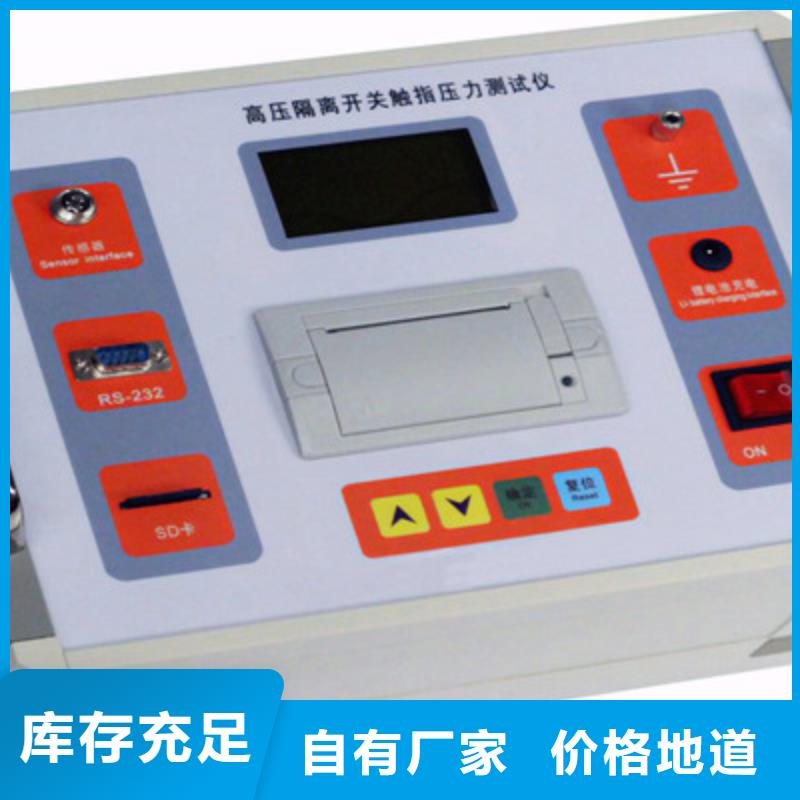

隔离开关触指压力测试仪面板布置图1 面板布置图 序 号面 板 标 志功 能 说 明①保护接地端与大地相接②液晶显示屏大屏幕、宽温度、背景光液晶、全中文显示所有数据及图谱③传感器接口传感器接口④充电接口 内部锂电池充电接口⑤面板微型打印机打印测试报告及图谱⑥USB接口U盘接口⑦功能按键块 上、下移动光标或增、减当前光标处数值[确定]选择当前菜单或确认操作[复位]仪器复位⑧电源开关输入电源DC12V四.菜单操作说明4.1测量前的准备4.1.1确定需要测量隔离开关触指压力的触头接触面的宽度b （用游标卡尺测量， 根据触头宽度b，调整测试仪测试钳（下面称之为模拟触头）的宽度a，（见图3、图4），使a＝b； 图3模拟触头宽度测量示意图4.1.3图3是用于GW16、GW22、 GW6等折叠式、剪刀式隔离开关模拟触头的调整方法，拆除附件4、附件5，装上附件1、附件3销（“1”用于静触头直径60mm的刀闸，静触头直径40mm的刀闸装附件2、附件3销），将卡尺锁定在a上，卡住模拟触头，再缓慢调节螺栓S，调好后锁紧螺母N。测量示意图见图5、图6和图7。4.1.4图4是用于GW4、GW5、GW7等转入式隔离开关模拟触头的调整，装上附件4.1（4.1用于触头宽度58-70mm的刀闸，4.2用于触头宽度70-83mm的刀闸），将卡尺锁定在a上，卡住模拟触头，再缓慢调节螺栓S，调好后锁紧螺母N。测量示意

隔离开关触指压力测试仪按开机键后，仪器进入开机界面。测试步骤：1、选择合适传感器，将传感器航插端和仪器连接。2、在开机界面按上下键，选择与插入传感器型号一致按钮。3、设置报警限值和试品编号。4、按上、下键把光标移到“相别”按钮，选择需要测试相别。5、将光标移动到“归零”按钮，使测量值归零，触感器另一端插入断路器梅花触头。6、将光标移动到“记录”按钮，记录测量相别数值。7、移动光标到“相别”，测量其他相触头。8、测量完成后，可移动光标，选择“保存”或“打印”测试结果。4.2.2记录保存和查询1)将光标移动到 “历史数据”按钮，按确定键，可查询试验数据。2)按确认键查询数据。3)同时按左右键删除数据。4.2.3用户校准功能1)一般情况下，仪器出厂时传感器与主机已经校准，不需要用户再次校准。如客户更改传感器可发回厂家校准。特殊需求可以跟厂家联系。2)出厂校准默认触头压力传感器与主机型号参数如下所示：D35标准尺寸： 标准尺寸：Φ49D55标准尺寸： 标准尺寸：Φ79D109标准尺寸：Φ109五、测量操作(特别注意:接通和断开传感器之前,请确保仪器已切断电源)1)当仪器按要求接好测试线，打开电源开关，点击开始测试，进入参数设置界面；2)在参数设置界面需设置传感器的型号，测量单位及报警值。若空载读数不为零，需要进行用户清零后再进行测量。3)在测量仪的压力传感头上涂抹少许触头专用润滑脂（凡士林）以减少被测触头的磨损及测量操作时的插入力。

隔离开关触指压力测试仪隔离开关触头夹紧力有专为折臂式、剪刀式隔离开关而研制的专用压力传感器，它适用于GW16、GW17、GW22、GW23、GW6等折臂式、剪刀式隔离开关在制造厂、供电公司工厂化检修车间或安装、检修现场的压力控制和检验。图12是为此要求而设计专用模拟触头，该触头使用两只传感器，长度和直径均模拟实际触头，此方法比通用模拟触头(钳式测量传感器)更方便、更准确。剪刀式专用模拟触头模拟触头由支架、传感器、压块、固定螺钉等组成，测量前，需将模拟触头的直径调到实际触头的尺寸（如图12所示，Φ40＋0.1、Φ60＋0.1，根据需要也可配Φ50＋0.1），实际测量方法见图13。注意：由于合闸时触头有冲击力，所以压力读数不能按“峰值”！供货说明：正常供货为一台仪器和通用钳式模拟触头一套。折臂式隔离开关模拟触头为专用传感器配件，在订货时需特别说明，需要单独购置。附测量方法图片一、转入式隔离开关触指接触压力的测量（如GW4、GW5型隔离开关），按图8、9要求更换测量附件二、折臂式隔离开关触指压力的测量（如GW16、GW17、GW22、GW23型隔离开关，已挂静触头），按图3、4要求更换测量附件三、户内隔离开关拍合式（GN系列）触指压力的测量，按图11要求更换测量附件（可测量触头开距8-70mm）四、折臂式专用测量传感器的测量方法，比钳式模拟触头测量更简单、更方便
